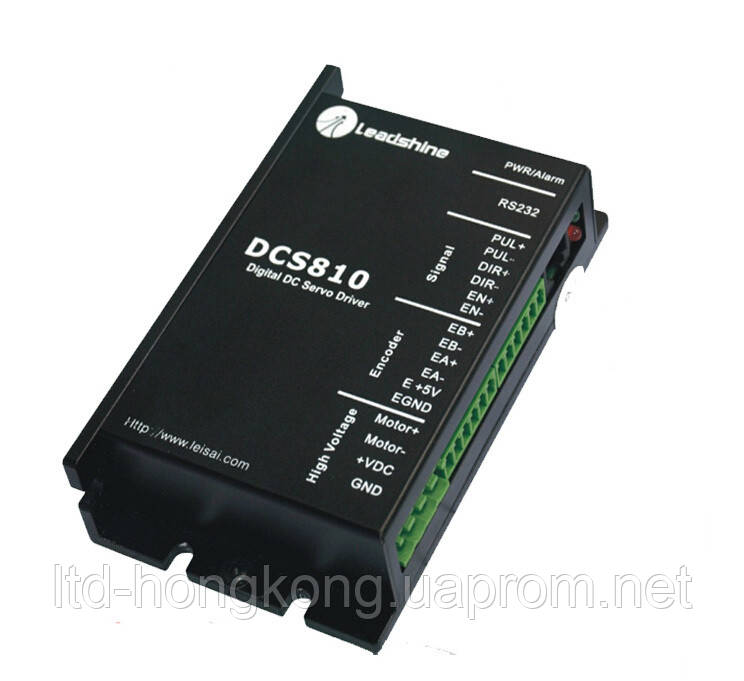

Leadshine DCS810 (Драйвер щіткового серводвигятеля DCS810)
- В наявності
Ціну уточнюйте
Замовлення тільки за телефоном
- +380 (56) 376-52-35Украина, Днепропетровск
- +7 (499) 677-14-99Россия, Москва
- +852 (397) 3-39-12Гонконг
Опис
Leadshine DCS810 (Драйвер щіткового серводвигятеля DCS810)
DCS810 являє собою цифровий серво-привід постійного струму. Розроблено з DSP і високоефективними технологіями MOSFET.
Порівняно з DCS810S, DCS810 Може приймати сигнали диференціального управління та диференційних датчиків сигналів зворотного зв'язку. Порівняно з DB810A, DCS810 набагато простіше налаштувати.
DCS810 дуже проста в налаштуванні і всі параметри виводяться на дисплей. Параметр видимих інструментів налаштування, в тому числі Pro-тюнер (Windows,програмне забезпечення установки) і ГТУ (малий блок налаштування сервоприводу) можуть зустрічатися різні налаштування середовища або вимог.
- 18-80VDC, 0-20А, 20-400Вт.
- На основі DSP технологій управління і високий гладкий алгоритм управління сервоприводу.
- Параметр видимих інструментів налаштування, в тому числі Pro тюнера і ГТУ.
- Дозвіл зворотного зв'язку енкодера - X4.
- Регульована наступна позиція відмови блокування діапазону
- Позиція може бути усунена помилка вважати до 1, і може бути усунена. Швидкість помилки до бажаної швидкості * 0,3%
- Електронні передаточне число від 1 / 255 255
- Вбудований контролер рухів для самостійного трапецієподібного випробування профілю швидкості
- Підтримка ПУЛ / DIR і CW / CCW керуючі сигнали
- Опто-ізольовані входи, підтримка несиметричних і диференціальних сигналів
- 10 останніх самостійних записів помилок
- Перевантаження по струму, перенапруги, зниженої напруги, фазова помилка, кодер помилку, позиція захисту наступну помилку
- Невеликі розміри, технології поверхневого монтажу
Leadshine DCS810 Digital DC Brushed Servo Drive
Features
- 18-80VDC, 0-20A, 20-400W.
- Based on DSP control technology and high smooth servo control algorithm.
- Параметр visible tuning tools, including Tuner Pro and STU.
- Feedback resolution X4 encoder line count.
- Position Following error lock range adjustable
- Position error can be eliminated 1 to count, and Velocity error can be eliminated to the Desired Velocity* 0.3%
- Electronic gear ratio from 1/255 to 255
- Built-in motion controller for self-test with trapezoidal velocity profile
- Support PUL/DIR and CW/CCW control signals
- Opto-isolated inputs, support single-ended differential and signals
- 10 latest errors self-record function
- Over-current, over-voltage, under-voltage, phase error, encoder error, position following error protections
- Small size, surface-mount technology
The DCS810 is a digital DC servo driver developed with DSP and high efficient MOSFET technologies. In position control, it's easy for the end users to change stepping drivers to the DCS810 without changing control systems, because its command input is PUL/DIR signal, which is compatible with that of stepping drivers. In low power motion control applications, performances of DC servo systems using the DCS810 are better than those of digital AC servo systems in velocity, precision, noise, stability, or at least as good as those of digital AC servo systems. However, the cost of the DCS810 stays at the price line of stepping driver, namely far lower than those of AC servo drivers.
Compared to the DCS810S, the DCS810 can accept differential control signals and differential encoder feedback signals, offering better anti-interference performances. Compared to the DB810A, параметр visible tuning tools make the DCS810 much easier to tune.
The DCS810 is very easy to tune and all parameters are visible. Параметр visible tuning tools, including Tuner Pro (Windows based setup software) and STU (Small servo tuning unit) can meet different tuning environments or вимога.
Parameters
|
DCS810 |
||||
|
Min. |
Typical |
Max. |
Unit |
|
|
Peak current output |
0 |
- |
20 |
A |
|
Supply voltage |
+18 |
- |
+80 |
VDC |
|
Signal Logic current |
7 |
10 |
15 |
mA |
|
Pulse input frequency |
0 |
- |
500 |
KHz |
|
Isolation resistance |
500 |
|
|
Mohm |
|
Current provided to encoder |
|
|
50 |
mA |
General information
|
Control Signal Connector |
|||
|
Pin |
Signal |
Description |
I/O |
|
1 |
ПОПЕРЕД+ |
Pulse control signal (+). See more information about PUL in 揗ore about PUL/DIR/EN Signals?section. |
I |
|
2 |
ПОПЕРЕД- |
Pulse control signal (-). |
I |
|
3 |
DIR+ |
Direction control signal (+). See more information about in DIR "More about PUL/DIR/EN Signals" section. |
I |
|
4 |
DIR- |
Direction control signal (-). |
I |
|
5 |
EN+ |
Enable control signal (+). |
I |
|
6 |
EN- |
Enable control signal (-). |
I |
|
Encoder Signal Connector |
|||
|
Pin |
Signal |
Description |
I/O |
|
1 |
EB+ |
Encoder channel B (+) input. |
I |
|
2 |
EB- |
Encoder channel B (-) input. |
I |
|
3 |
EA+ |
Encoder channel A (+) input. |
I |
|
4 |
EA- |
Encoder channel A (-) input. |
I |
|
5 |
E +5V |
Positive pole of the auxiliary power supply (50 mA (Max)). |
O |
|
6 |
EGND |
Ground of the auxiliary power supply. |
GND |
|
Power Connector |
|||
|
Pin |
Signal |
Description |
I/O |
|
1 |
Motor+ |
Motor positive connection. |
O |
|
2 |
Motor- |
Motor negative connection. |
O |
|
3 |
+VDC |
+18 TO 80VDC power input. |
I |
|
4 |
GND |
Power ground. |
GND |
|
RS232 Communication Connector |
|||
|
Pin |
Signal |
Description |
I/O |
|
1 |
NC |
Not connected. |
- |
|
2 |
+5V |
+5V power only for STU. |
O |
|
3 |
TxD |
RS232 transmit. |
O |
|
4 |
GND |
Ground. |
GND |
|
5 |
RxD |
RS232 receive. |
I |
|
6 |
NC |
Not connected. |
- |
More about PUL/DIR/EN Signals
|
Pin Function |
Details |
|
ПОПЕРЕД+ |
Pulse signal: In single pulse (pulse/direction) mode, this input represents pulse signal; 4-5V when PUL-HIGH, 0-0.5 V when PUL-LOW. In double pulse mode (pulse/pulse) , this input represents clockwise (CW) pulse,effective at LOW level (the fixed level). For reliable response, pulse width should be longer than 1.0 μs. Series connect resistors for current-limiting when using +12V or +24V control signals. |
|
ПОПЕРЕД- |
|
|
DIR+ |
DIR signal: In single-pulse mode, this signal has low/high voltage levels, representing two directions of motor rotation(set by inside R33 and R37); in double-pulse mode, this signal is counter-clock (CCW) pulse,effective at LOW level (the fixed level). For reliable motion response, DIR signal should be ahead of PUL signal by 5μs at least. 4-5V when DIR-HIGH, 0-0.5 V when DIR-LOW. Please note that motion direction is also related to motor-driver wiring and encoder feedback A/B phase signals. Exchanging the connections of two wires of the motor to the driver and A/B phase signals of encoder will reverse motion direction. |
|
DIR- |
|
|
EN+ |
Enable signal: This signal is used for enabling/disabling the driver. High level (NPN control signal, PNP Differential and control signals are on the contrary, namely Low level for enabling.) for enabling the driver and low level for disabling the driver. Usually left UNCONNECTED (ENABLED). Series connect resistors for current-limiting when using +12V or +24V control signals. |
We also supply:
(1).Original print head:
Xaar 128/40W(128/360),Xaar 128/80L(128/200),Xaar 128/80W(128+)
Xaar 382/60PL, Xaar 382/35PL
SPT510/35PL, SPT510/50PL
SPT1020/35PL,
spectra nova256, spectra galaxy256/30
spectra Polaris PQ15, spectra Polaris PQ35
Характеристики
| Основні | |
|---|---|
| Виробник | Leadshine |
| Країна виробник | США |
Інформація для замовлення
- Ціна: Ціну уточнюйте
