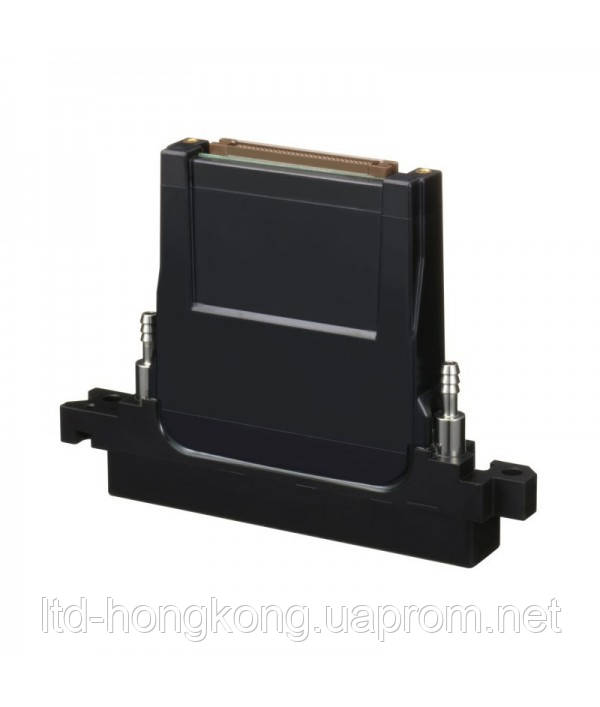

Konica Minolta KM1024SHB 6pl Печітна головка

 Print head Konica Minolta KM1024SHB 6pl

Друкувальна головка Konica Minolta KM1024SHB призначена для використання з УФ-чорнілами, обладнана підігрівом, розмір краплі — 6 піколітрів.

На друкувальній підошві головки два ряди по 512 сопел, всього 1024 стиг. Фізична роздільна здатність 360dpi, за відстані між соплами 0,0705мм.



Характеристики Konica Minolta KM1024SHB 6pl

• Висока фізична роздільна здатність 360 dpi, а також  розмір краплі 6 pl.
• Фізичні габарити головки: 131мм × 81 мм  × 72 мм;
• Показник максимальної частоти п'єзокамери  - 30.0kHz;
• Ширина друку головки KM1024SHB –72 мм;
• Загальна кількість сопел: 1024 (512 сопел/ряд)
• Відстань між соплами: 70,5 мікронів
• Чорнило: UV і сольвентні
• Нагрівання: вбудований

Найменування друкувальної головки	KM1024SHB	KM1024MNB	KM1024MHB	KM1024LNB	KM1024LHB
Технологія	П'єзо, подавання на вимогу
Роздільна здатність	180 dpi × 2 ряда = 360 dpi
Кількість сопел	512 дюз × 2 ряди = 1024 дюз
Висота насадки	70.5 μm (141 μm 2 ряда)
Розмір краплі	6 pl	14 pl		42 pl
Максимальна частота	30.0 kHz	12.8 kHz		6.7 kHz	7.6 kHz
Ширина друку	72 мм
Розміри	Ш 131 мм × Г 18 мм × В 89 мм
Вага	150 г.
Градація сірого	8 рівнів
Внутрішній нагрівач	○	-	○	-	-
Сольвентне чорнило	○	○	○	○	○
УФ- чорнило	○	△	○	△	○

Універсальна друкувальна головка KM1024SHB завдяки наявності нагрівального елемента дає змогу використовувати УФ-чорнілу.

Ця модель трапляється в різних моделях принтерів: Agfa Anapurna M2050 / Anapurna M2540 FB, Dilli Neo Titan FB2513-06DW,Flora F1 320UV / 3200PP, Docan M10 / M8 / M6 / MM2, SUN Innovations SUN Evolution 1.6 - 2.5 / SUN Univerversal 1,6 (5) PRO SUN SUN Universal 1,6 (2.5) Light / Neo UV-LED Flatbed, SkyJet Flatmster P2512 / P3020, Handtop HT3020UV / HT2512UV,BigPrinter UV 2133 / 1521 / 1622, Inktec Jetrix 1212FK / Jetrix KX3 / Jetrix KX5 / Jetrix KX5-R / Jetrix KX6 / Jetrix KX6-R / Jetrix KX7 / Jetrix KX7-R,SwissQprint Impala, Artis UVF3220 / UVF3216 / UVF2513, Yinghe YH-3304X, IQDemy Maglev и т.д.

 Print head Konica Minolta KM1024SHB 6pl

The Konica Minolta KM1024 SHB print head is a robust, shear mode, piezo on-demand print head that is usable in both binary and 8 level greyscale mode, providing variable drop size and higher print quality without the use of additional print heads. The Konica Minolta KM1024 SHB print head is a vast improvement over the km512 print head series, offering twice the print width and double the level of greyscale.

Konica Minolta piezo on-demand inkjet heads are driven using lower voltages than other inkjet heads and the new actuator used in the KM1024 reduces power consumption even further. The Konica Minolta KM1024 SHB print head has 1024 nozzles with a droplet size of 6 pico litre and a native resolution of 360 dpi.

The print head has an integrated heater, which makes it ideal for UV inks, but suitable for solvent inks as well. This print head is also known as the Konica Minolta KM1024 SHB. This is Konica original print head and it includes the Head ID and the necessary waveform information.




Specifications Konica Minolta KM1024SHB 6pl

• Technology: On-Demand Piezo Electric (Shared Wall 3 Cycle)

• Native Resolution: 360 dpi

• Cal. Droplet Size: 6 pico litre

• Max. Drops in Greyscale: 8 drops

• Tot. Amount of Nozzles: 1024 (512 nozzles per line)

• Nozzle Spacing: 70.5 microns

• Print Width: 72 mm

• Firing Frequency: 26 kHz

• Ink Compatibility: UV and Solvent Inks

• Heater: integrated

Printhead Name	KM1024SHB	KM1024MNB	KM1024MHB	KM1024LNB	KM1024LHB
Technology	Piezo Drop on Demand (Shared wall 3 cycle)
Resolution	180dpi × 2lines = 360dpi
Number of Nozzles	512nozzles × 2lines = 1024nozzles
Nozzle Pitch	70.5m (141m 2lines)
Drop Size	6 pl	14 pl		42 pl
Max Frequency	30.0 kHz	12.8 kHz		6.7 kHz	7.6 kHz
Printing Width	72mm
Dimensions	W131mm × D18mm × H89mm
Weight	150g
Grey scale	8 levels
Iternal Heater	○	-	○	-	-
Solvent Ink	○	○	○	○	○
UV Ink	○	△	○	△	○



Printer compatibility: Docan M2, AOJet APro 320F, Yinghe YH-3304X, IIJ Colourprint 72 / Monoprint 72 / Colourprint 282 / Monoprint 282 / Colourprint 352 / Monoprint 352 / Colourprint 142HQ, Inktec Jetrix 1212FK
DP part number: PPHKM1024SH
Remarks: Original
