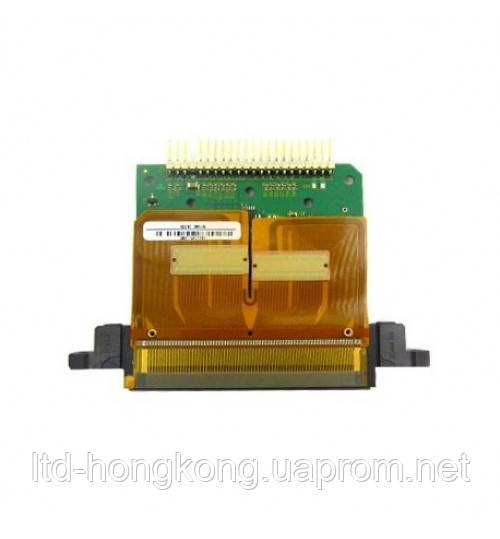

Dimatix Sapphire Emerald QE256/30AAA Print Head (Друкарська головка Dimatix Sapphire Emerald QE256/30AAA)

Друкуюча головка Dimatix Sapphire Emerald QE256/30AAA для струменевого принтера

Нова друкарська головка Sapphire Emerald QE256/30AAA від Dimatix було створено для поліпшення якості друку широкоформатних принтерів.

Друкуюча головка Emerald QE-256/30 AAA має 256 незалежних каналів, розташованих в одному ряді сопел з інтервалом 100 точок на дюйм.

Вона призначена для викиду регульованих 30-80 пиколитровых крапель в режимі бінарної струменя або 30-пиколитровой основний краплі в режимі градацій сірого. Це робиться при номінальній швидкості падіння 8 метрів в секунду при подачі рідини у діапазоні від 10 до 14 сантипуаз.

Неперевершені гнучкі режими роботи включають настроюваний розмір двійковій краплі і можливості відтінків сірого. Надійна, перевірена на практиці технологія металевих соплових пластин забезпечує високу точність розміщення крапель для різних типів чорнила, включаючи УФ-отверждаются, сольвентні і водорозчинні.

Друкуючі головки Emerald QE мають 256 незалежних каналів, розташованих в один ряд з інтервалом 100 точок на дюйм для роботи в одному кольорі. Друкуючі головки призначені для струменевого друку у відтінках сірого з використанням власного розміру краплі в 30 і 80 піколітрів, в залежності від друкуючої головки, з номінальною швидкістю падіння 8 м / с для струменевих рідин у діапазоні від 8 до 20 сантипуаз. Використовуючи технологію струменевого друку VersaDrop, друкуюча головка здатна регулювати бінарний режим при розмірах крапель до 200 піколітрів.

Інноваційна технологія струменевого друку VersaDrop ™ від Dimatix використовується в друкуючій голівці Emerald QE. Він забезпечує безпрецедентні гнучкі режими роботи, в тому числі регульований розмір крапель в двійковому форматі і можливості відтінків сірого при безпрецедентній пропускної здатності.

Друкуюча головка Emerald QE сумісна з широким спектром чорнила, включаючи тверді ультрафіолетовим випромінюванням, агресивні органічні розчинники, водні чорнило і супутні рідини для технічного обслуговування.

Унікальна конструкція друкуючої головки Emerald QE дозволяє замінювати і точно реєструвати кожен 256-канальний модуль в польових умовах без спеціальних інструментів або калібрування. Інтегрована монтажна рамка з точними точками реєстрації забезпечує можливість вирівнювання з іншими елементами каретки.

Загальні фізичні характеристики та ідентичні інтерфейси, як у інших продуктів Q-Class, дозволяють Emerald QE змішуватися з однаковими або додатковими моделями друкуючих головок для створення безлічі одноколірних та багатоколірних конфігурацій.

Кожен 256-канальний модуль QE має два порти, що полегшує заливку, промивку і рециркуляцію чорнила. Друкуюча голівка має одноколірну операцію і доступна з зазубреними портами чорнил або ущільнювальними кільцями в залежності від уподобань користувача. Нагрівачі і вбудований термістор дозволяють точно контролювати в'язкість чорнила при температурі струменя до 90 ° C.

Характеристики Dimatix Sapphire Emerald QE256/30AAA

• 30 піколітрів номінальний розмір краплі
• Дозвіл до 900 точок на дюйм
• 256 індивідуально адресуються вбудованих сопів
• VersaDrop ™ бінарні й напівтонові режими
• Точні функції вирівнювання, що полегшує заміну при установці
• Підтримує УФ-отверждаются, сольвентні і фарби на водній основі
• Вбудований датчик температури
• Двопортовий з мінімальною вологою поверхнею
• Доступна для OEM область незалежної пам'яті для цілей відстеження

Dimatix Sapphire Emerald QE256/30AAA Print Head

The Emerald QE-256/30 AAA printhead features 256 independent channels, arranged in a single row of nozzles at 100 dots-per-inch spacing.

It is designed to eject adjustable 30 до 80 picoliter drops in binary jetting mode or a 30-picoliter fundamental drop in grayscale mode. This is done at a nominal 8-meter per second drop velocity when jetting fluids in the 10 to 14 centipoise range.

Unparalleled flexible modes of operation include adjustable binary drop size and grayscale capability. Robust field proven metal nozzle plate technology provides precise drop placement accuracy of a wide variety of ink types, including UV-curable, solvent and aqueous.

Fujifilm Dimatix continues to build upon its long histor y of printhead reliability and performance. The Emerald QE family of printheads uses field proven materials and a robust design to deliver a long ser vice life and consistent output.

The Emerald QE Printheads have 256 independent channels arranged in a single row at 100 dpi spacing for single color operation. The printheads are designed for grayscale jetting using 30 and 80 picoliter native drop size depending on the printhead, with 8-meters per second nominal drop velocity for jetting fluids in the 8 to 20 centipoise range. Using VersaDrop jetting technology, the printhead is capable of adjustable binar y operation at drop sizes up to 200 picoliters.

Dimatix' breakthrough VersaDrop™ jetting technology is featured within the Emerald QE printhead. It allows unparalleled flexible modes of operation including adjustable binar y drop size and grayscale capability at unprecedented throughput rates.

The Emerald QE Printhead is compatible with a broad range of inks, including UV-curable, aggressive organic solvent and aqueous inks and associated maintenance fluids.

The unique design of Emerald QE Printhead allows each 256-channel module to be replaced and accurately registered in the field with no special tools or recalibration. An integral mounting bezel with precision registration points enables drop-in alignment carriage with other features.

Shared physical features and identical interfaces as other Q-Class products allow the Emerald QE to be intermingled with the same or complementar y printhead models to create a multitude of single and multiple-color configurations.

Each 256-channel QE module is dual ported to facilitate easy priming, flushing and ink recirculation. The printhead features single color operation and is available with barbed ink ports or O-rings depending on user preference. Heaters and a built in thermistor allow precise control of ink viscosity at jetting temperatures up to 90°C.

Specification Dimatix Sapphire Emerald QE256/30AAA

• 30 picoliter nominal drop size
• Resolutions up to 900 dpi
• 256 individually addressable, inline nozzles
• VersaDrop™ binary and grayscale jetting modes
• Precise alignment features facilitate drop-in replacement
• Supports UV-curable, solvent and aqueous-based inks
• Integral temperature sensor
• Dual-ported with minimal wetted surface area
• OEM accessible non-volatile memory area for tracking purposes
